Sat- und Antennenkabel: Grundlagen, Anschlüsse und Auswahl
Sat- und Antennenkabel übertragen Fernseh- und Radiosignale zwischen Antennendose, Satellitenschüssel, Receiver, Fernseher oder Radio. Es handelt sich um Koaxialkabel mit einem Innenleiter und einer abschirmenden Außenleitung. Diese Bauweise schützt das Signal vor Störeinflüssen und sorgt für eine zuverlässige Bild- und Tonübertragung.
Bei SellerMax finden Sie passende Kabel für klassische TV-Antennen, Kabelanschlüsse und Satellitenanlagen. Entscheidend für die richtige Auswahl sind die Art des Empfangs, der Anschluss am Gerät und die benötigte Kabellänge.
Sat-Kabel und Antennenkabel – der Unterschied
Sat-Kabel werden für den Empfang über eine Satellitenschüssel verwendet. Sie verbinden in der Regel das LNB an der Schüssel mit einem Sat-Receiver oder dem Sat-Eingang eines Fernsehers. Sat-Kabel besitzen üblicherweise F-Stecker, die auf das Gewinde des Anschlusses geschraubt werden.
Antennenkabel werden für Kabel-TV, terrestrisches Fernsehen oder Radio eingesetzt. Sie verbinden beispielsweise eine Antennendose mit dem Fernseher, Receiver oder Radio. Diese Kabel verwenden meist IEC-Stecker und IEC-Buchsen, die einfach gesteckt werden.
Beide Kabelarten basieren in der Regel auf 75-Ohm-Koaxialtechnik. Die Stecker sind jedoch unterschiedlich und nicht direkt miteinander austauschbar.
Die wichtigsten Anschlüsse
F-Stecker – für Satellitenanlagen
F-Stecker sind Schraubstecker mit Gewinde. Sie werden hauptsächlich an Satellitenschüsseln, LNBs, Multischaltern, Sat-Receivern und Fernsehern mit integriertem Sat-Tuner verwendet.

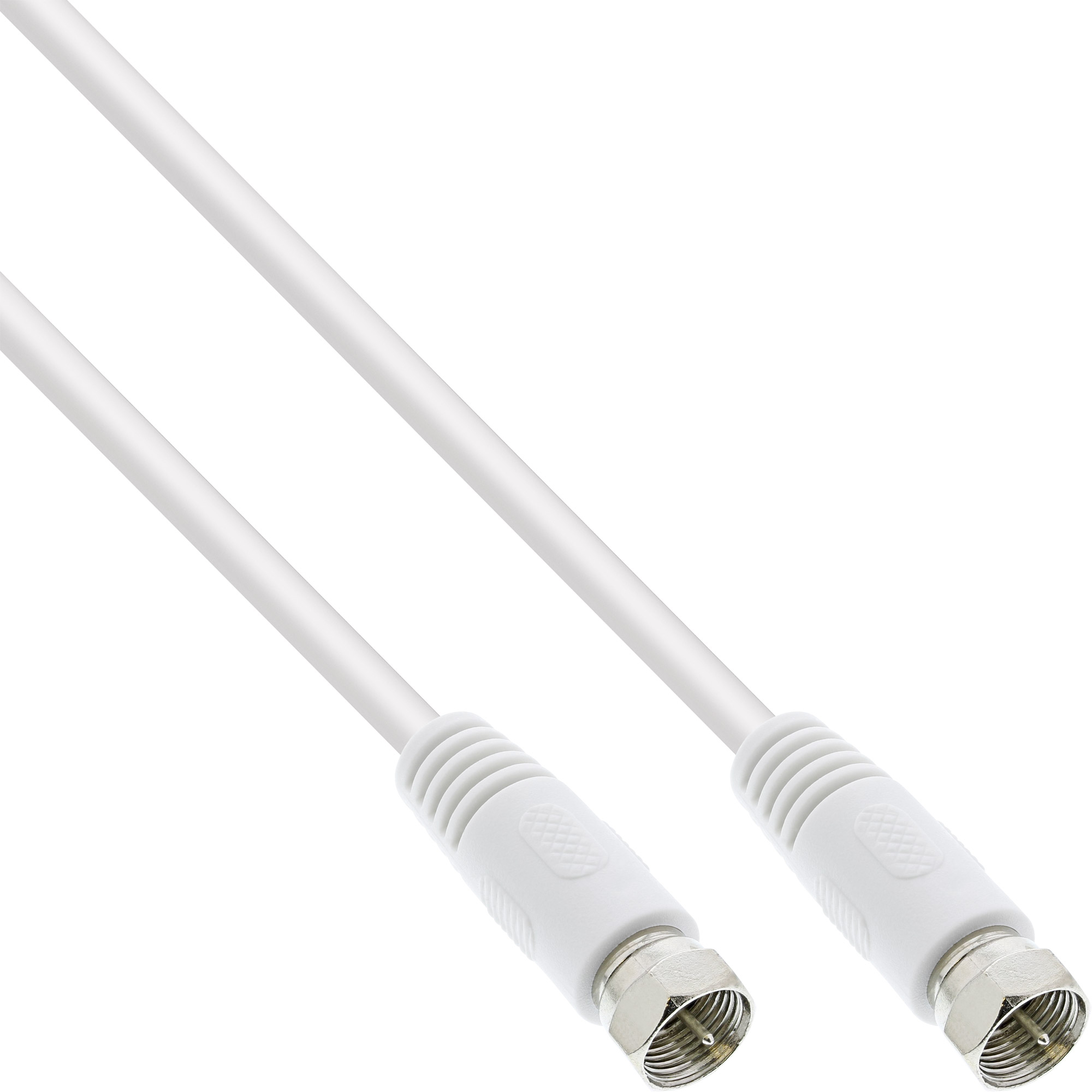

Ein typisches Sat-Anschlusskabel besitzt an beiden Seiten einen F-Stecker. Das Kabel wird auf die passende Buchse geschraubt und sollte handfest sitzen. Werkzeug ist normalerweise nicht erforderlich.
IEC-Stecker und IEC-Buchse – für Antenne, Kabel-TV und Radio
IEC-Stecker sind klassische Steckverbindungen für Antennendosen, Fernseher, Radios und Kabelreceiver. Der IEC-Stecker besitzt in der Regel einen sichtbaren Stift; die IEC-Buchse besitzt die passende Aufnahme.

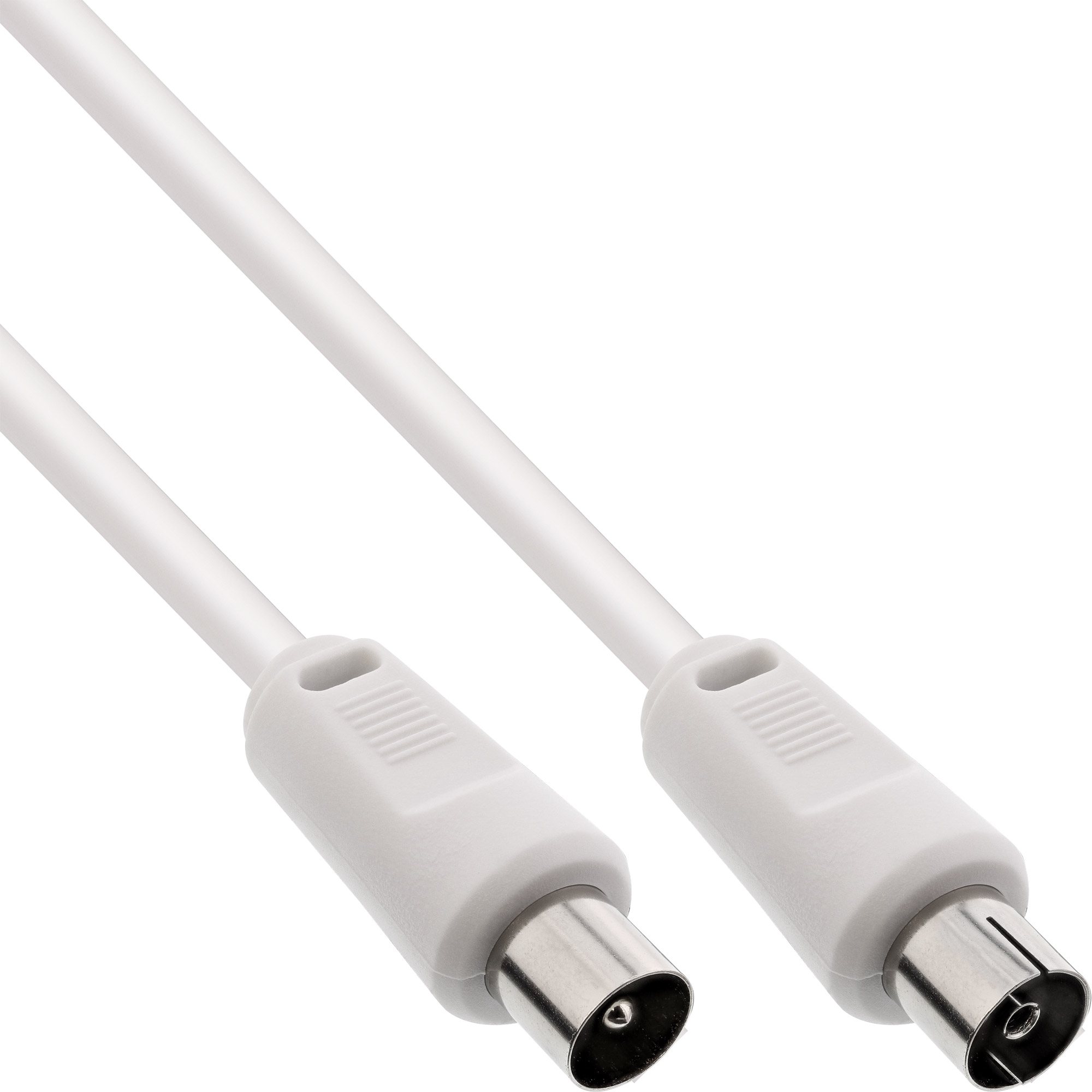

Antennenkabel sind häufig mit IEC-Stecker auf IEC-Buchse ausgestattet. Damit lassen sich Fernseher und Antennendose direkt verbinden. Prüfen Sie vor dem Kauf, welcher Anschluss an beiden Geräten vorhanden ist.
Wofür werden Sat- und Antennenkabel verwendet?
Typische Anwendungen sind:
- Verbindung einer Satellitendose mit Sat-Receiver oder Fernseher
- Verbindung eines LNBs oder Multischalters mit einem Satellitenreceiver
- Anschluss eines Fernsehers an die Kabel-TV- oder Antennendose
- Verbindung eines DVB-T2-Receivers mit einer Zimmer- oder Außenantenne
- Anschluss eines Radios an eine Antennendose
- Verlängerung einer vorhandenen Antennen- oder Satellitenleitung
- Durchführung eines Sat-Kabels durch ein Fenster mit einer flachen Fensterdurchführung
Schirmung und Schirmmaß
Fernseh- und Satellitensignale können durch andere elektrische Geräte, Funkquellen oder parallel verlaufende Leitungen beeinflusst werden. Eine gute Schirmung verringert diese Störungen.

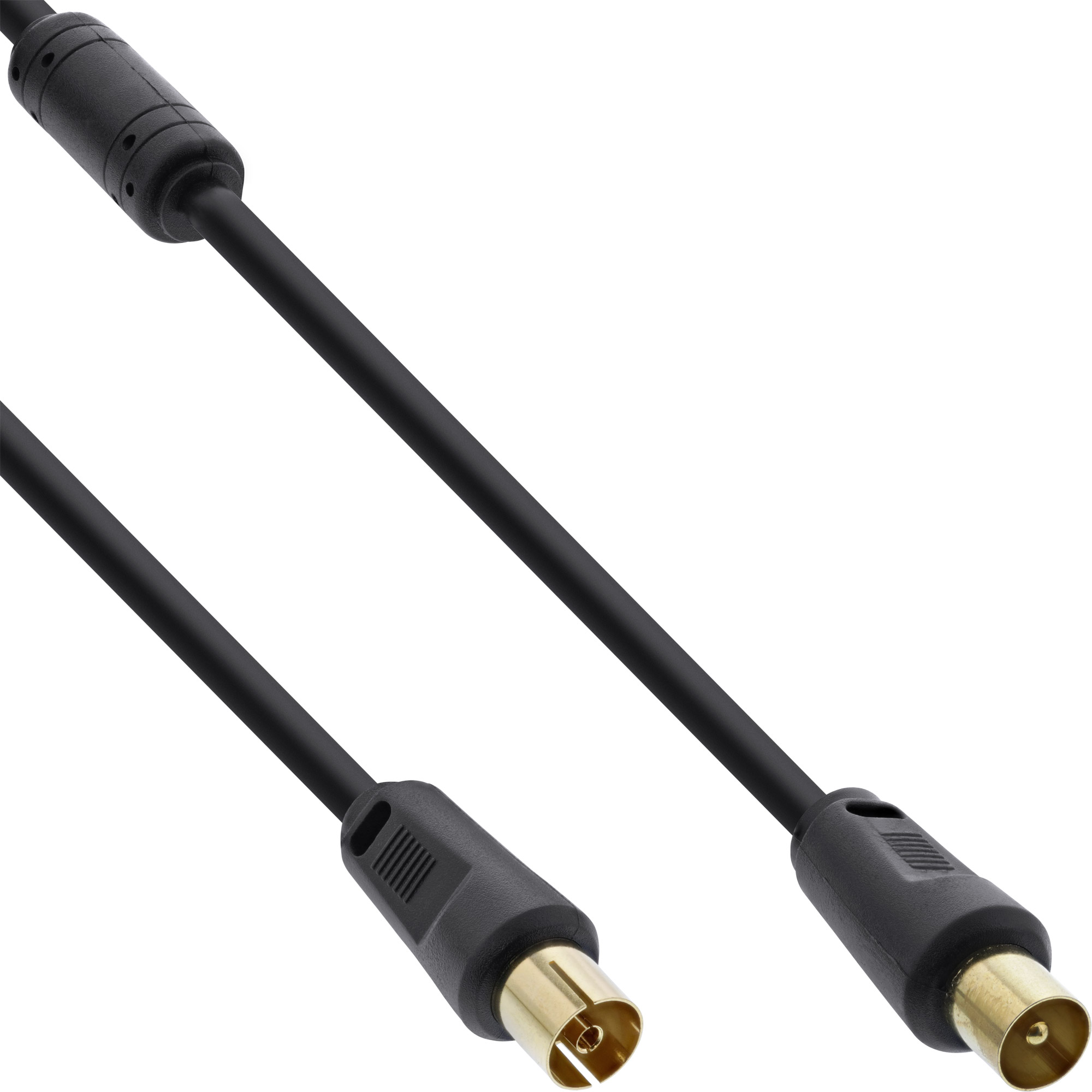

Das Schirmmaß wird in Dezibel (dB) angegeben. Je höher der Wert, desto besser ist das Kabel gegen äußere Störeinflüsse abgeschirmt. Für normale, kurze Verbindungen kann ein doppelt geschirmtes Kabel mit einem Schirmmaß von über 75 dB ausreichen. Bei längeren Kabelwegen, dichter Verkabelung oder störanfälliger Umgebung empfiehlt sich ein höheres Schirmmaß, etwa über 85 dB oder über 110 dB.
Eine doppelte Geflecht- und Folienschirmung bietet zusätzlichen Schutz und unterstützt eine stabile Signalübertragung.
Die passende Kabellänge wählen
Wählen Sie das Kabel so kurz wie möglich und so lang wie nötig. Ein zu langes Kabel lässt sich zwar verlegen, kann aber bei großen Entfernungen zu einer stärkeren Signaldämpfung beitragen. Messen Sie den Weg zwischen den Geräten vor dem Kauf aus und planen Sie etwas Reserve für eine zugfreie Verlegung ein.
Für Geräte in unmittelbarer Nähe reichen häufig 0,5 bis 2 Meter. Für die Verbindung über Möbel, durch Räume oder entlang einer Wand sind längere Varianten mit 3, 5, 7, 10, 15 oder 20 Metern erhältlich.
Fensterdurchführungen und Winkelstecker

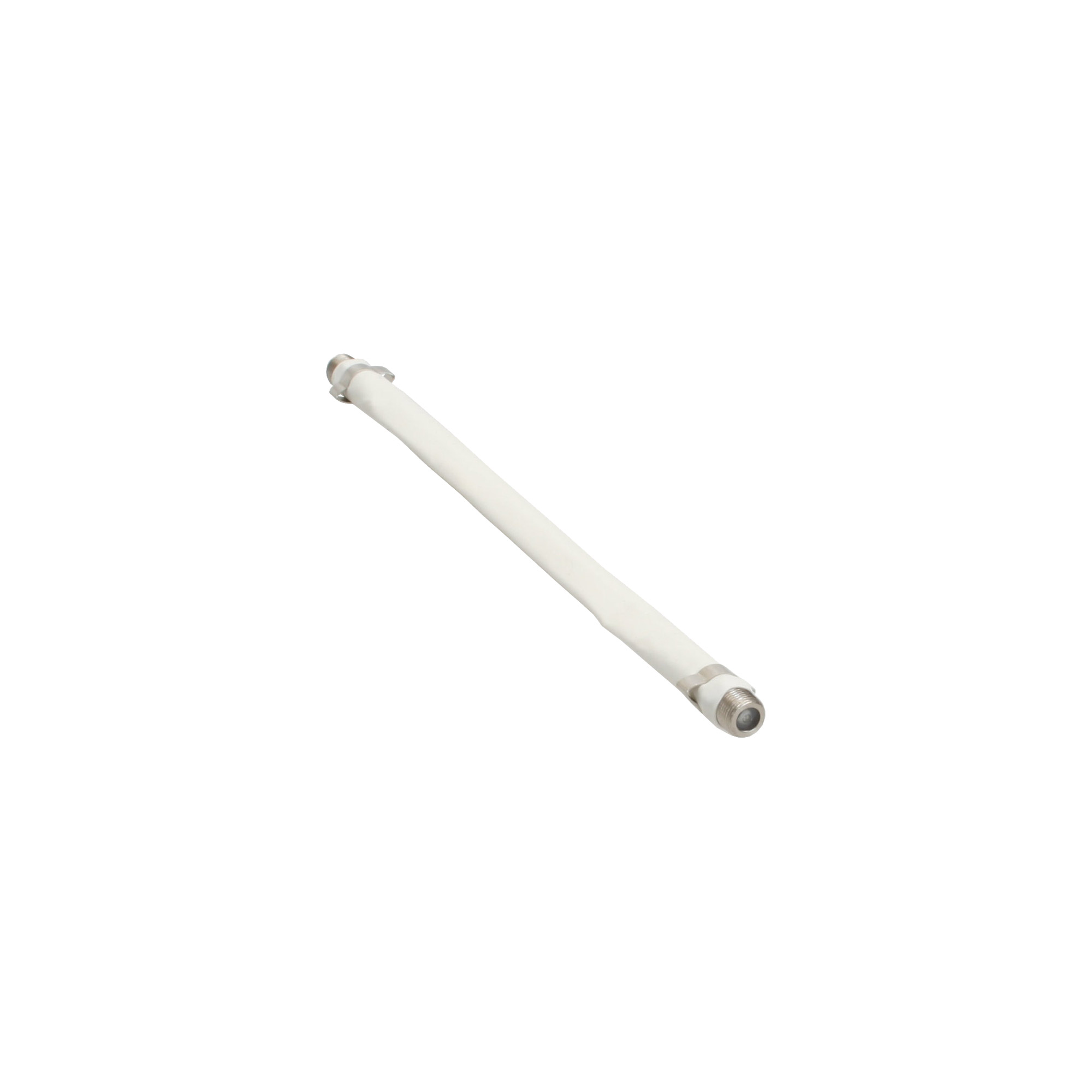

Eine Fensterdurchführung ist ein besonders flaches Kabelstück für Sat-Kabel. Sie ermöglicht es, eine Leitung durch ein geschlossenes Fenster oder eine Balkontür zu führen, ohne ein Loch durch die Wand bohren zu müssen. Sie eignet sich insbesondere für temporäre oder mietfreundliche Installationen.
Gewinkelte Stecker sind hilfreich, wenn ein Fernseher, Receiver oder eine Antennendose sehr nah an der Wand steht. Sie reduzieren die Belastung am Anschluss und erleichtern die Kabelführung in engen Bereichen.
Sat- oder Antennenkabel richtig anschließen
- Prüfen Sie zunächst, ob Sie Satellitenempfang oder Antennen-/Kabelempfang nutzen.
- Kontrollieren Sie die Anschlüsse an Dose, Fernseher, Receiver und gegebenenfalls LNB.
- Wählen Sie bei Satellitenanlagen ein Kabel mit F-Steckern.
- Wählen Sie bei Antenne, Kabel-TV oder Radio ein Kabel mit passenden IEC-Steckern bzw. IEC-Buchsen.
- Verlegen Sie das Kabel ohne scharfe Knicke und ohne starken Zug.
- Schrauben Sie F-Stecker handfest auf; IEC-Stecker werden gerade aufgesteckt.
- Starten Sie Fernseher oder Receiver und prüfen Sie Empfang und Senderliste.
Bei neuen oder umgebauten Satellitenanlagen kann ein Sendersuchlauf erforderlich sein. Bei einem fehlenden Signal sollten zuerst Steckverbindungen, die korrekte Eingangsquelle und der feste Sitz der Kabel geprüft werden.
Wichtige Hinweise für eine zuverlässige Verbindung
Verwenden Sie Sat-Kabel nicht als Ersatz für ein gewöhnliches Antennenkabel, wenn die Anschlüsse nicht übereinstimmen. Ein F-Stecker passt nicht direkt auf eine IEC-Buchse und umgekehrt. Bei unterschiedlichen Anschlüssen wird ein geeigneter Adapter benötigt.
Achten Sie darauf, dass die Kabel nicht gequetscht, geknickt oder dauerhaft unter Spannung verlegt werden. Beschädigte Kabel oder lose Stecker können zu Bildstörungen, Tonaussetzern oder fehlendem Empfang führen.
Arbeiten an Außenantennen, Satellitenschüsseln, Hausverteilanlagen oder deren Erdung gehören in die Hände von qualifiziertem Fachpersonal. Für einfache Verbindungen zwischen vorhandener Antennendose und Fernseher beziehungsweise Receiver eignen sich die Anschlusskabel aus dem Sortiment.
Bei SellerMax finden Sie die passende Verbindung für Sat-TV, Kabel-TV, terrestrisches Fernsehen und Radio – von kurzen Anschlusskabeln bis zu geschirmten Kabeln für längere Strecken, Fensterdurchführungen und platzsparende Winkelstecker.
